什么是 CrossView™ ?

CrossView™ 是基于Web的以太网网络管理系统，同时它也是连接局域网络和Internet的数据网关。CrossView™ 是一款能够帮助工业/企业用户实时监控现场网络运行状况，采集设备/网络信息，实现近远程控制的软硬件产品。利用CrossView™ 的急速部署和高扩展性，用户可以通过CrossView™ 快速组建自己的监控云，实现跨地域的远程网络监控与管理，并可以利用采集的数据进行统计与分析，实施可预见的、高效的、优化的管理策略。

CrossView™ 能做什么？

CrossView™ 使用国际标准的简单网络管理协议（SNMP协议）迅速搜索以太网内所有网络资源，可多视图展示和实时刷新网络拓扑结构及关键链路，对于网络的异常状态及时发出报警，并为网管人员提供各种形式的报表和报告，从而帮助网管人员更加方便地对网络设备进行管理。

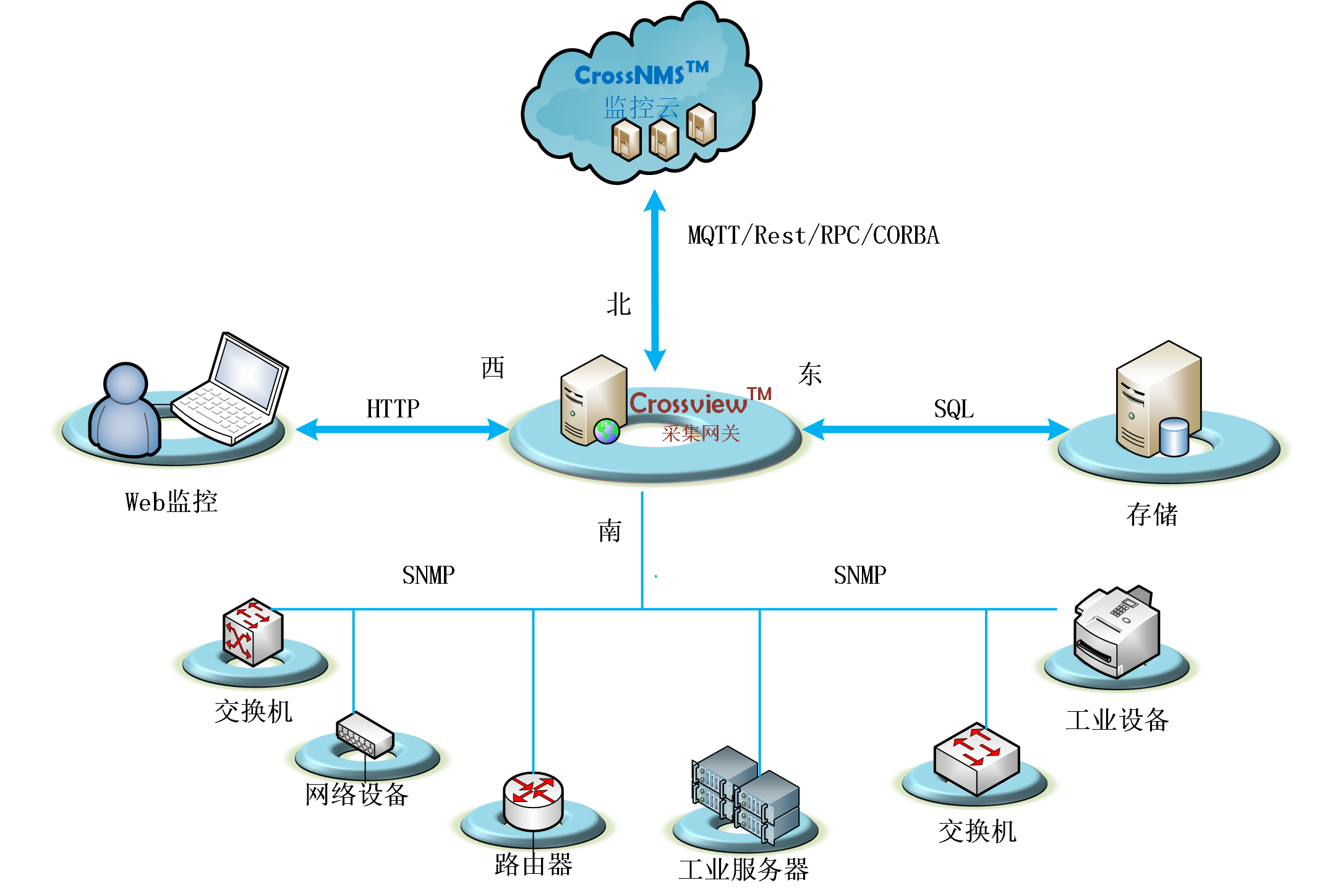

                                                                           图：CrossView™应用案例

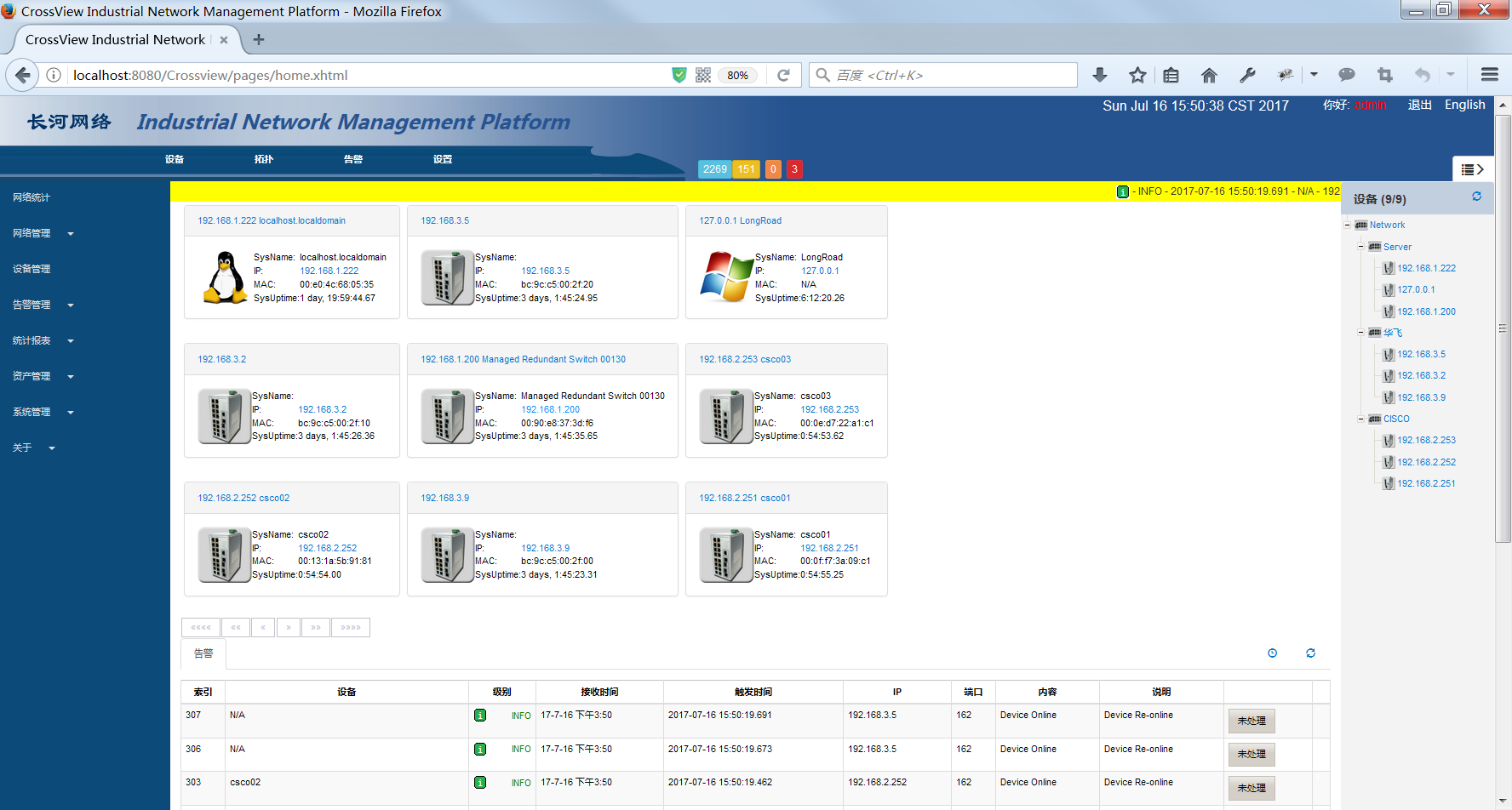

                                  图：CrossView™ 主页面

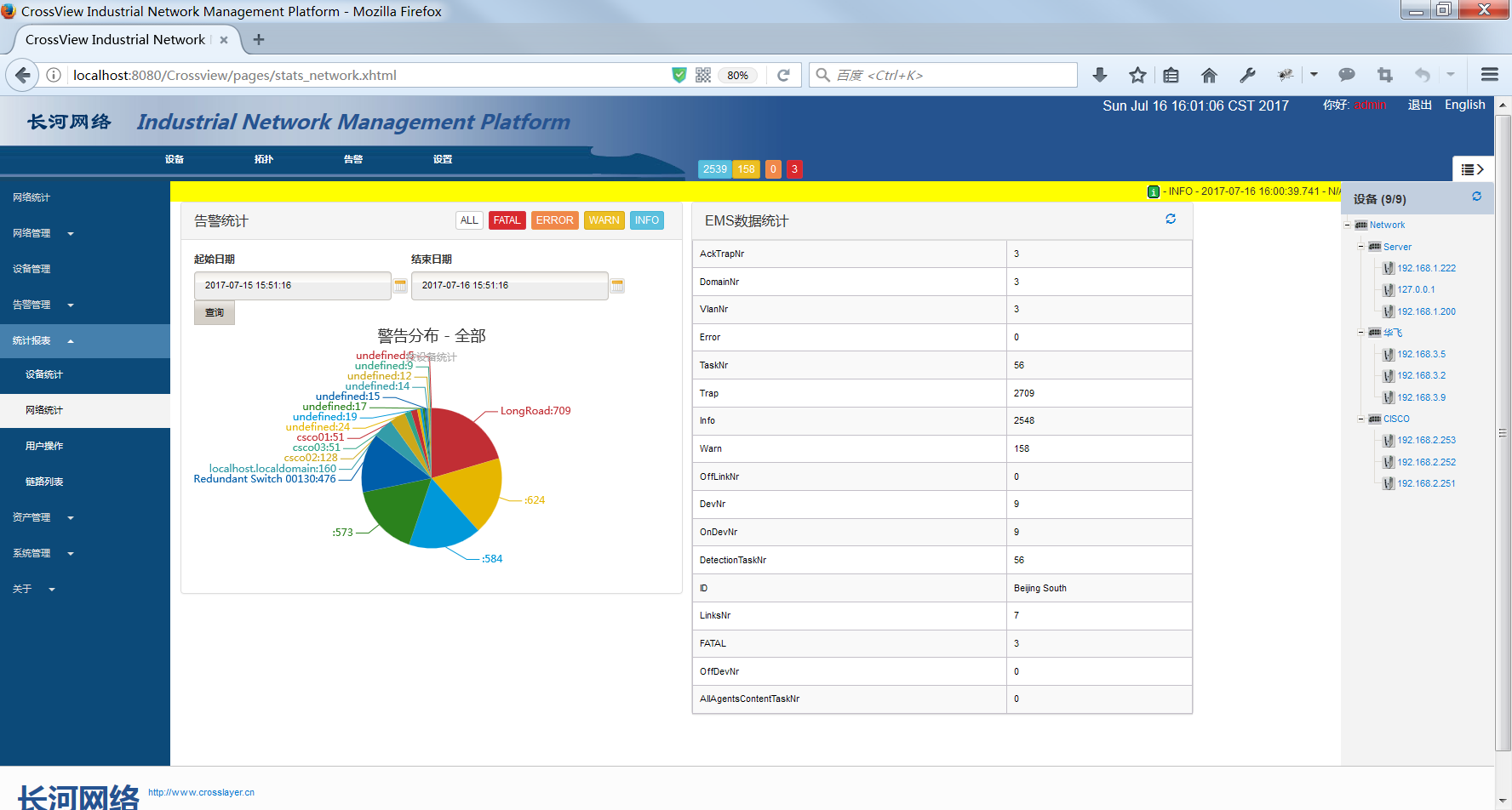

                                        图： CrossView™ 统计与分析

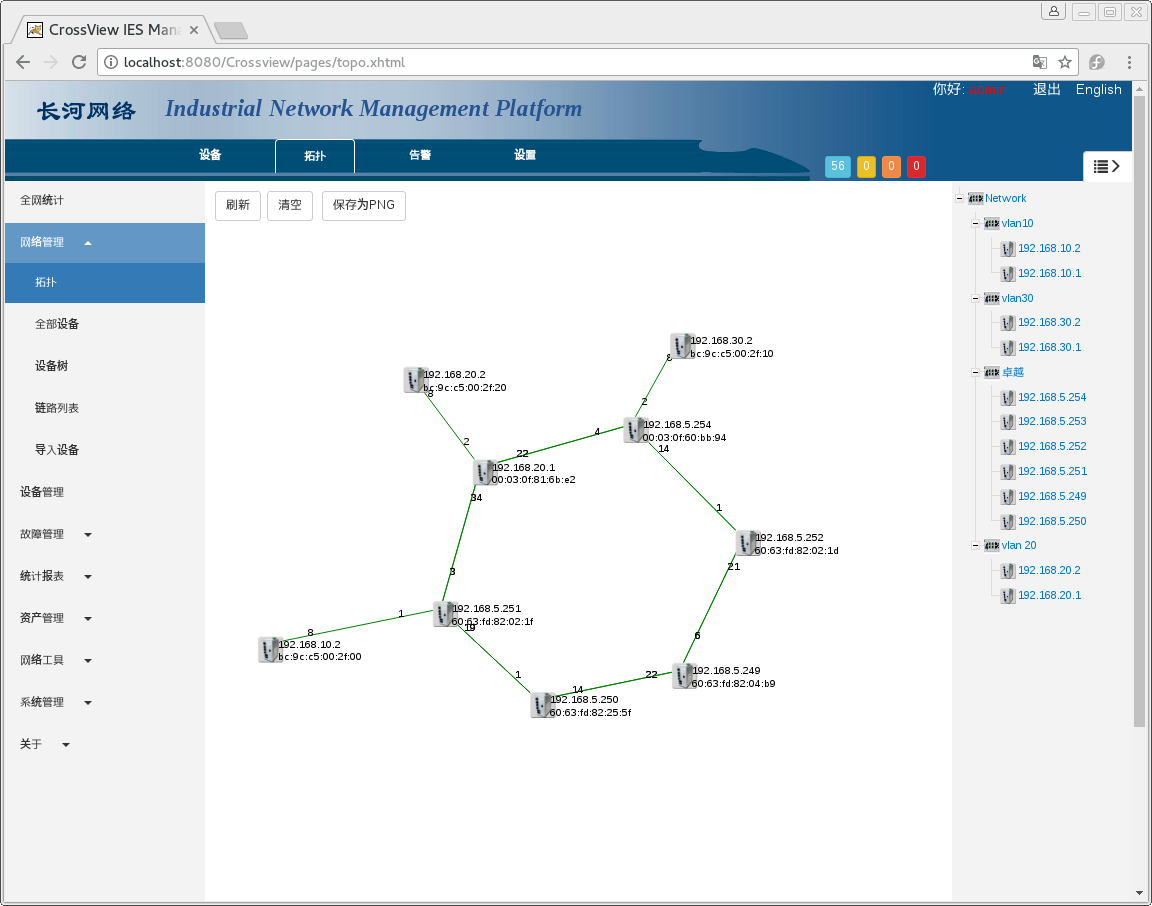

                                       图： CrossView™ 拓扑管理

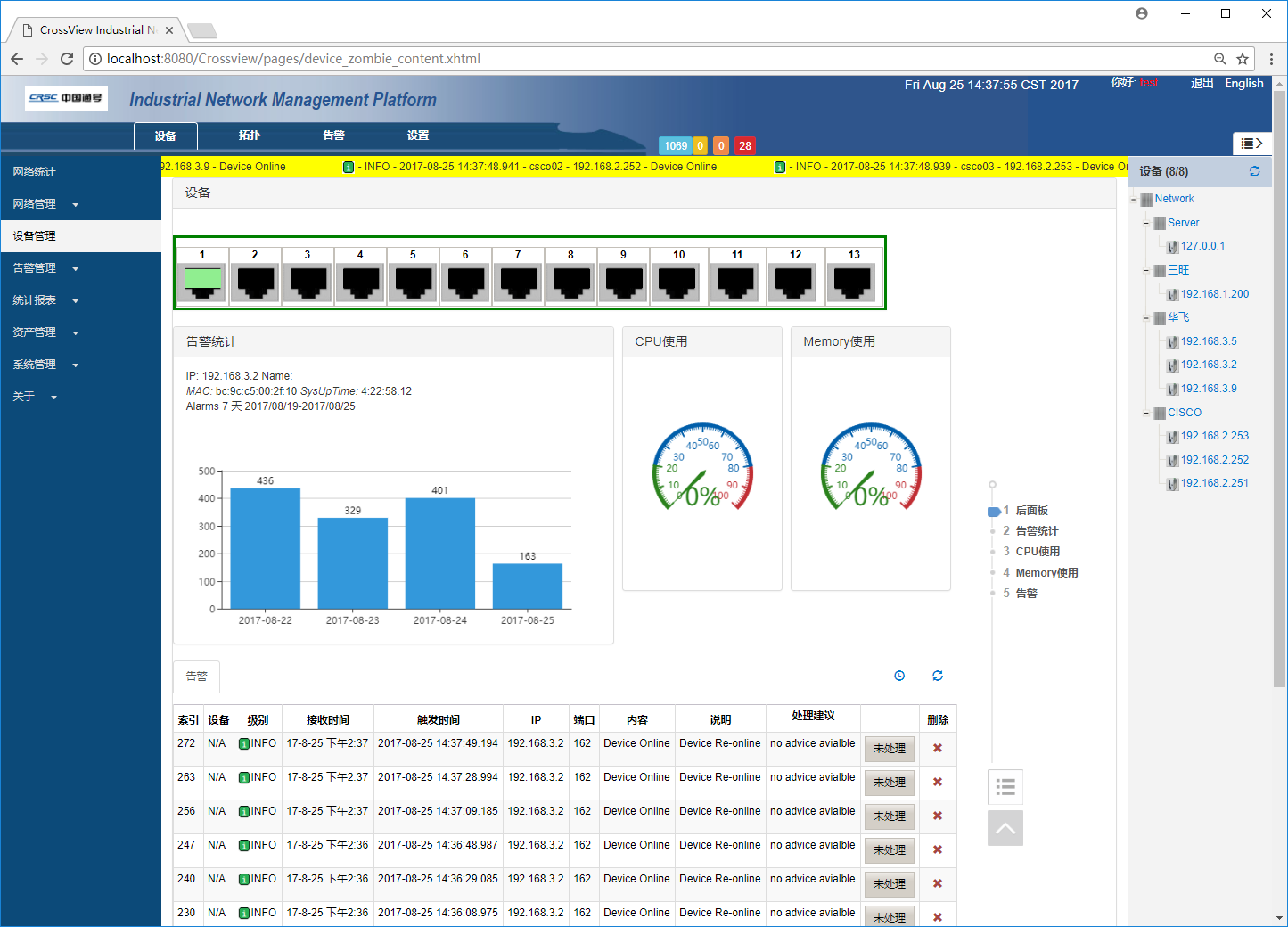

                                        图： CrossView™ 设备面板及端口数据页面

对于网络运行中的异常状况， CrossView™ 可自动发送声音、Email、短信等告警通知。CrossView™ 功能非常完善，它不仅方便网络管理人员查询网络运行日志、数据库等历史记录，而且提供了直观简明的图表报告，如条形图、曲线图、饼图、分布图、报 表、web报告等。

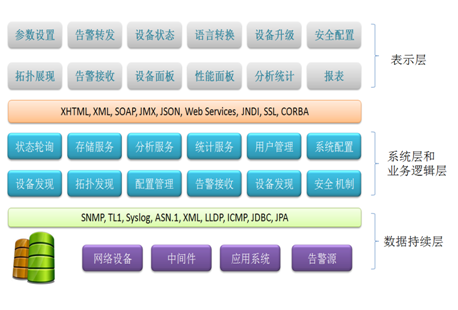

                                                 图： CrossView™ 系统功能

为什么选择CrossView™?

CrossView™ 革新了传统网络管理系统的应用方式，用户可以通过Web方式在任何时间、任何地点安全地访问和控制任何设备。它凝聚了内存计算、云计算等技术，实现了快速执行任务并提高响应速度，可以帮助企业提高运营效果，降低运营成本，提升服务质量。

快速

CrossView™ 具备的高速的定时搜索引擎和定时轮询引擎，能够保证用户在<1秒至任意长的时间内获取管理网络中的网络资源的变化情况。同时，每分钟600条的告警接收能力也保证了CrossView™迅速地定位故障的超常能力。另外，快速部署也使得CrossView™具有极强的市场竞争能力，在任意的“信息孤岛”的内部安装上CrossView™数据网关，即插即用，即刻实现局域网络的运营监控，同时，远端的CrossNMS™云通过CrossView™数据网关即刻实现对“信息孤岛”的远程监测和远程控制。

开放式平台

CrossView™的基于开放通讯系统架构的设计开发，保证了CrossView™系统的开放性，可以和第三方的开发商（例如数据分析和数据传输服务商）实现快速对接。由于使用了OSGi (Open Service Gateway Initiative)插件式框架，在添加新设备/节点子模块时，如同在PC主板插接显卡一样简单便捷。

灵活

CrossView™ 作为局域网络的数据网关，可以将“信息孤岛” 与远端的长河网络的监控云连接，实现数据的平滑传输。可扩展的体系架构，使得CrossView™采集的数据像流水一样汇聚到CrossNMS™云端，构成一幅 “小河有水大河满”，"涓涓细流汇聚成海" 的壮美景观。

CrossView™ 硬件数据网关

CrossView™ 是长河网络工业云CrossNMS™的基础部件，是用于工业设备互联的数据采集设施，是一款全新工业以太网数据采集、传输、处理以及远程控制的智能设备。类似西门子工业云MindSphere Cloud 中的数据网关MindConnect Nano， CrossView™作为现场网络的数据网关，与长河网络的CrossNMS™一起构成了工业云。

一方面，CrossView™ 实施采集现场网络（工业以太网）中的智能/机械设备的运行信息，并存储在自身的数据库中。基于Web控制台可以让使用者通过安全的通道访问现场网络的运营状况，并可以实现远程控制。另一方面， CrossView™ 作为数据网关，将搜集到的现场运营信息，通过Internet以主动或被动的方式发送到CrossNMS™工业云中，由CrossNMS™工业云进行数据的存储、统计和分析，为用户提供基于历史数据的统计报表或是预测分析报告。

产品CrossView™(工业互联网数据网关）支持主流工业以太网协议及简单网络管理协议SNMP，一键开机，即插即用，通过SNMP可快速实现设备间的通讯、数据采集、上传及云存储。产品通过简单易用的数据接口帮助用户以低成本实现工业控制与信息化的融合。公司产品已广泛应用于高铁、能源、工业、自动化、航天等多个领域。

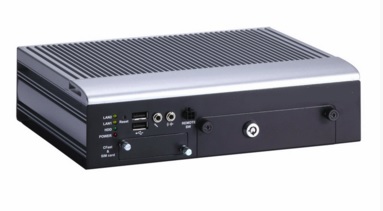

                    图：CrossView™ 数据网关

CrossView™ 专用抗震、宽温、无风扇工业互联网数据网关

硬件标准：

1.   通过 EN50155、EN50121 与 EN45545-2 认证
2.   符合欧洲标准 PrCEN TS45545-2 的轨道车辆防火测试
3.   搭载内嵌式 Intel® Atom™ Bay Trail-I E3845 (4C@1.91 GHz) 四核心中央处理器，或
4.    Intel® Core™ i7 1.7 GHz (最高至 2.8 GHz) 或 Intel® Core™ i3 1.6 GHz 中央处理器
5.   内嵌高效能最高达16 GB 的 DDR3L-1333 系统存储器
6.   无风扇运作，支持零下 40°C 至高温 70°C 的宽温操作范围 (EN50155 class TX)
7.   配备隔离式 RS-232/422/485 端口与隔离式数字输入/出接口
8.   锁固型输入/出界面、M12 区域以太网络端口与电源连接器
9.   支持 USB 3.0 接口、SATA3 接口
10.   配备 2 组可抽取、可锁式 2.5 吋 SATA 硬盘机固定架与 1 组 CFast™ 插槽
11.   电源防护(OVP、UVP、OCP、OTP、反向保护)
12.  符合 IP40 标准防尘铝合金强固机构设计
13.  机身尺寸为宽 24.4 公分 x 深 18.05 公分 x 高 6.51 公分，重量仅 3 公斤

技术指标：

页面调用响应时间：≥2s
页面动态刷新时间： ≥ 1s, 可调

监控点数量： 500 个

数据更新时间：

             网络资源扫描周期： ≥ 1s, 可调
              实时数据扫描周期： ≥ 1s, 可调
报警推出时间： ≥ 1s, 可调
控制操作时间：遥控命令响应时间 ≥ 1s测控网负载率：正常情况下：≤15％

              电力系统故障情况下：≤25％
监控主机CPU负载率： 正常情况下：≤15％
                    电力系统故障情况下：≤30％
无故障时间MTBF：不小于50000小时
平均修复时间MTTR：不大于10分钟
系统可用率：大于99.99％
运行环境：计算机系统：0℃～40℃
自动化设备：温度：－20℃～＋60℃。
相对湿度：5％～95％。
大气压力：80kPa～110kPa

特点：

－固化的小型工业网络监控服务器

－安置在工业现场，作为探针和网管

－安全访问控制和传输加密设置
－一键启动，即插即用
－采集数据
－存储数据库
－Web 控制界面
－CORBA/Web Service 北向接口

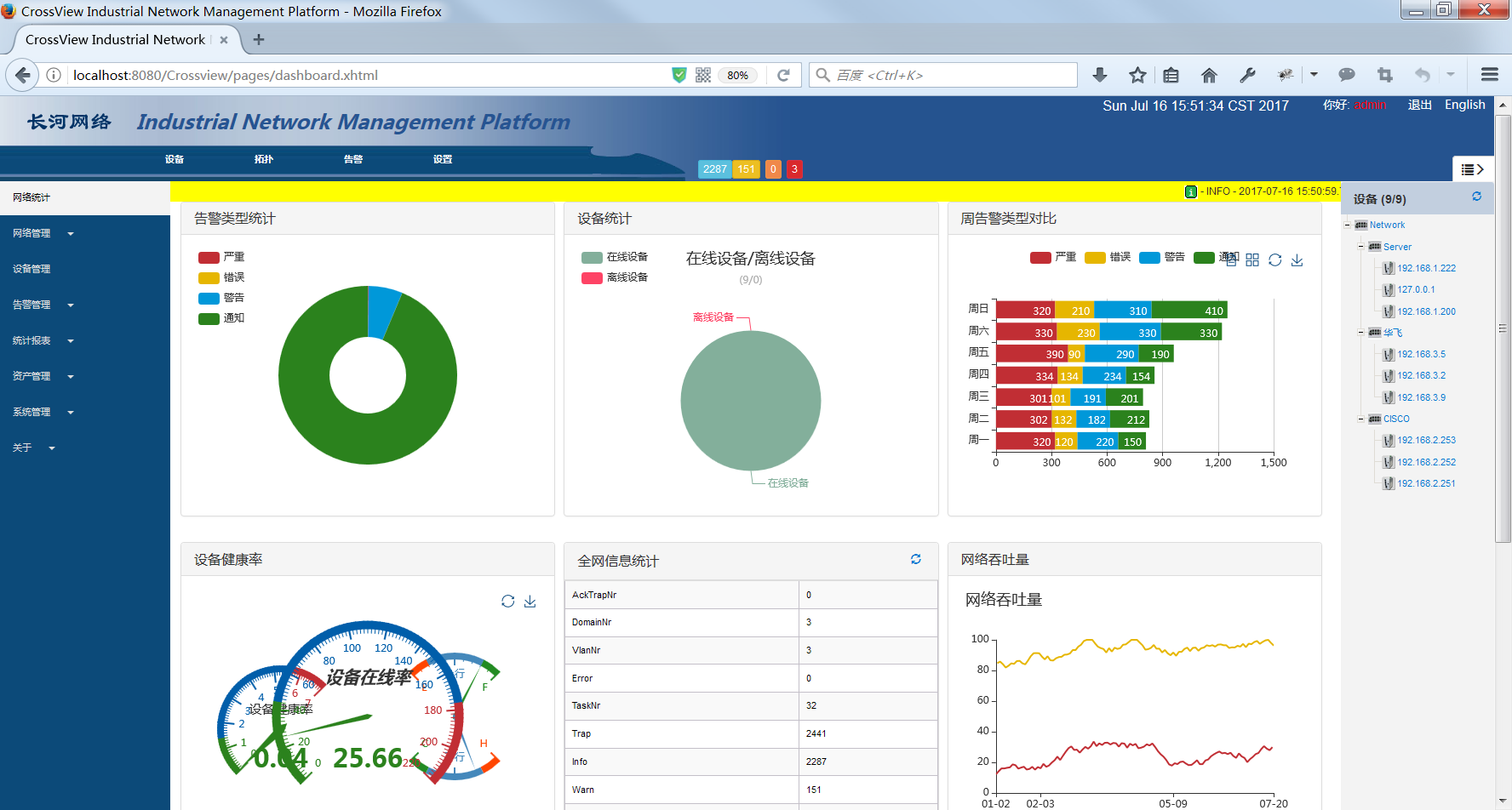

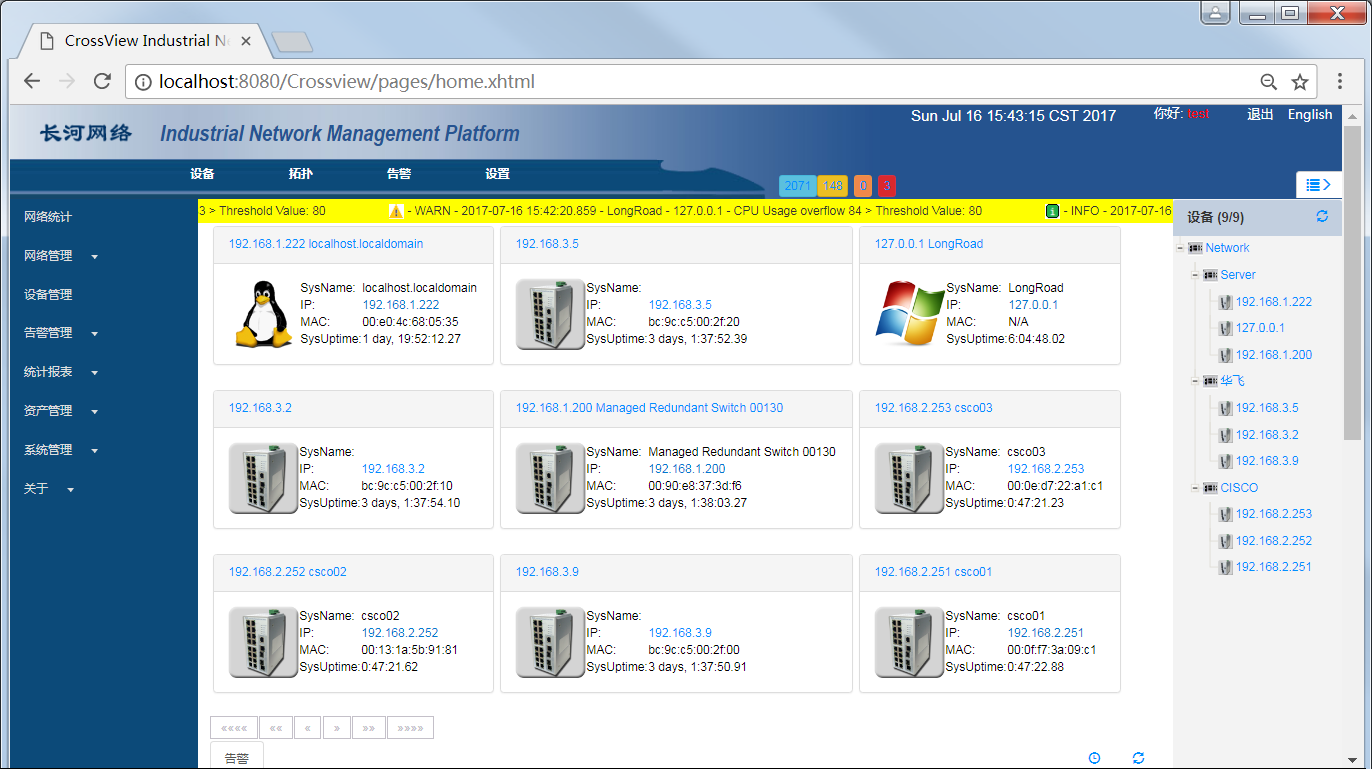

首页展示

基于HTML5的拓扑管理

设备后面板的实时状态展示

设备配置面板

告警历史分析图表

CrossView™ 主要特性

• 支持SNMPv1，SNMPv2c，SNMPv3的查询，轮询和警报自陷功能
• 支持LLDP、CDP、OSPF 拓扑发现和自动生成拓扑图
• 提供基于安全模式(SSL)的B/S架构的进程/远程监控
• 支持多种浏览器(Chrome, Firefox, Safari, IE等)
• 支持多设备管理(自动发现，状态轮询，排序等)，至少管理N*254台设备
• 支持实时监控，即时查看设备的最新数据
• 提供对所有在线设备进行设置以及内容更新
• 实时查询设备的端口、带宽、吞吐量、流量、丢包率、错误包、运行状况
• 支持轮询和警报自陷功能
• 支持警告故障管理（警报监听,即时Email告警, 短信告警等）
• 提供警报日志，用户日志和系统运行日志，支持近远端数据库存储
• 支持用户管理和权限管理功能
• 支持中文，英文以及多国语言显示
• 操作简便，人性化的用户界面和提示信息
• 容易编辑的安装、卸载、升级功能，提供便捷的用户反馈途径
• 提供详细便捷的帮助系统及用户使用手册

适用领域

长河网络基于对组织运维管理现状及需求分析，提出全面集中监控管理解决方案。系统可监测并管理常见的网络设备、服务器、数据库、中间件、虚拟化资源、通用服务等 IT资源，支持SNMP、CLI（Telnet、SSH）、WMI、JMX、CORBA等远程非代理监测和Agent代理监测两种手段，还支持分布式采集、集中管理模式，为业务网络提供7X24不间断监测服务。

应用领域

• 工业网络（工业以太网交换机，PLC共缆以太网，EOC同轴宽带网, OLT/ONU网络  EPON/GPON网络,微波及无线传输网络,视频监控网络）
• 网络与安全设备（CISCO，H3C，HUAWEI，Juniper, Fortinet）
• 服务器　（IBM，HP，DELL，浪潮，曙光）
• 操作系统（UNIX，Linux，Windows）
• 虚拟化　（Vmware，VirtualBox）
• 中间件（Weblogic, TUXEDO, Glassfish, WebSphere）
• 业务系统（核心业务系统，卡业务系统，网上银行…）
• 智能平台管理界面(IPMI)：主要应用于设备的物理性能监控，例如设备的温度、风扇的转速等。
