长河网络针对各个城市地铁运营的升级需求，提出了符合城轨云规范的云边协同网络监控系统，在边缘侧（即站段级）的车站内部监控室设置网络监控网关，此网关的功能包括：采集局域专业子网络（例如SIG、AFC、ISCS、PIS、CCTV等）的运行状态信息；以HTML５的方式展示监控页面；存储采集的监控数据；提供数据上传的北向接口。在中心侧（即中央云平台）的监控大厅的云中设置网管服务，采集或响应从边缘监控网关上传的数据或告警，存储站段级网络运行的各项数据，从而实现单条地铁全线的网络监控。基于开放的系统架构和Web方式的展示与数据交互的开放通讯方式，全市的地铁线网的网络监控亦可以通过叠加监控平台得以实现。

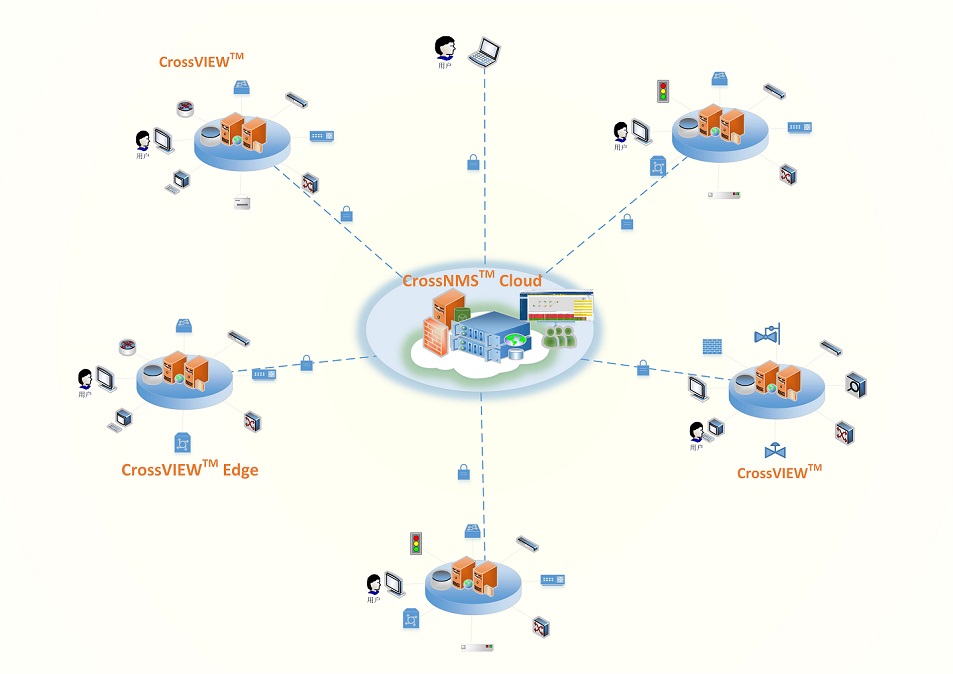

                                                                                              图1-地铁线网网络监控系统

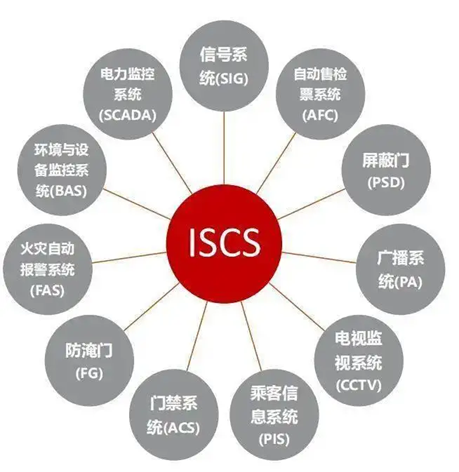

　　　                                                              图2－地铁11子系统模块图
